ВЧ коннекторы: основные типы и их роль в построении высокочастотных систем
Высокочастотные системы предъявляют повышенные требования к каждому элементу тракта передачи сигнала. Даже при использовании качественного кабеля и современного оборудования итоговые параметры линии во многом зависят от корректности соединений. Именно на этом этапе ключевую роль играют ВЧ коннекторы, обеспечивающие стабильный контакт, согласование импеданса и минимальные потери на высоких частотах. Их качество напрямую влияет на уровень отражений, шумов и общую надежность системы.
Роль ВЧ-коннекторов в высокочастотных системах
Прежде всего нужно отметить, что элементы данной категории – это не просто механические переходники, а полноценные элементы радиочастотного тракта. Они должны сохранять параметры сигнала в заданном диапазоне частот и обеспечивать стабильную работу оборудования в течение длительного времени. Основные функции ВЧ-коннекторов:
- передача сигнала без искажений и резких скачков затухания;
- согласование волнового сопротивления между кабелем и устройством;
- защита сигнальной линии от внешних электромагнитных помех;
- обеспечение механической фиксации и повторяемости подключения.
При использовании качественных коннекторов снижается уровень отражений (VSWR), повышается стабильность соединения и уменьшается риск деградации сигнала при длительной эксплуатации.
Ключевые параметры ВЧ-коннекторов
При выборе ВЧ-коннектора важно учитывать не только тип разъема, но и его технические характеристики. Они определяют, насколько корректно коннектор будет работать в конкретной системе. К основным параметрам относятся:
- рабочий диапазон частот, в пределах которого гарантированы стабильные характеристики;
- волновое сопротивление – чаще всего 50 или 75 Ом;
- уровень затухания, вносимого соединением;
- качество экранирования и защита от наводок;
- механическая надежность и ресурс циклов подключения.
Игнорирование этих параметров приводит к росту потерь и снижению эффективности даже правильно спроектированной ВЧ-линии.
Основные типы ВЧ-коннекторов
Разнообразие связано с различными условиями эксплуатации и диапазонами частот. Каждый тип имеет свою область оптимального применения. Наиболее распространенные типы:
- SMA и RP-SMA. Компактные разъемы для частот до нескольких гигагерц, широко применяются в Wi-Fi, IoT и мобильных устройствах;
- N-type. Коннекторы с высокой механической прочностью, подходят для уличных и промышленных систем;

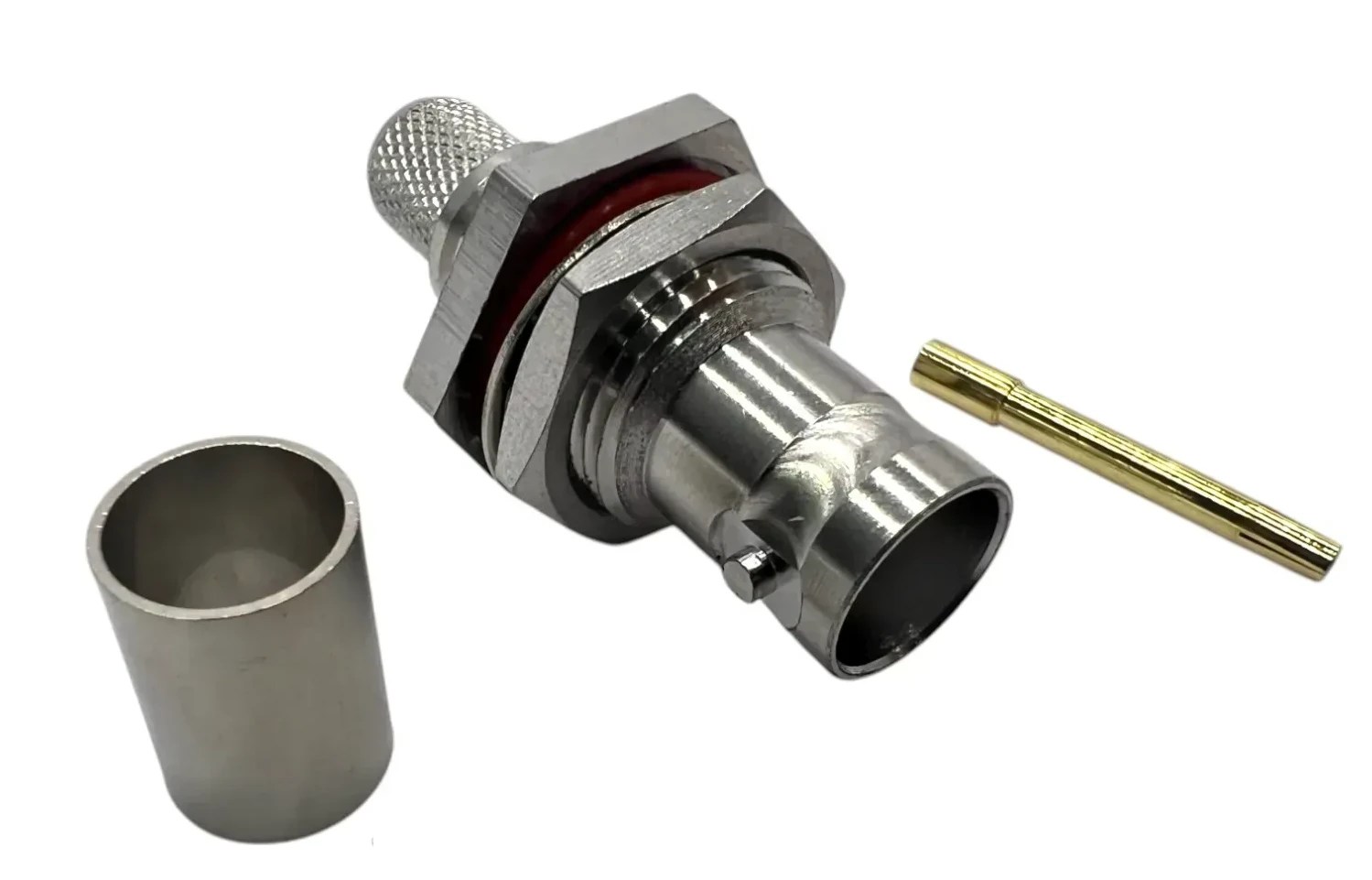

- BNC. Удобны для быстрого подключения, используются в измерительном оборудовании;
- TNC. Резьбовая версия BNC, устойчива к вибрациям;
- UHF. Применяются в старых и низкочастотных радиосистемах, имеют ограничения по частоте.
Выбор типа коннектора всегда должен опираться на рабочий диапазон и условия эксплуатации, а не только на удобство монтажа.
Как выбрать ВЧ-коннектор под конкретную задачу
Правильный подбор коннектора начинается с анализа всей системы. Недостаточно учитывать только разъем на устройстве – важно оценить кабель, среду эксплуатации и требования к стабильности сигнала. При выборе рекомендуется учитывать:
- диапазон рабочих частот и уровень мощности;
- тип и диаметр используемого кабеля;
- условия установки – помещение, улица, повышенная влажность;
- необходимость частых переподключений;
- требования к долговечности соединения.
Практика показывает, что использование проверенных решений и технической документации, доступной на профильных ресурсах, включая a-comms.com.ua, помогает избежать ошибок на этапе проектирования.
Типичные ошибки при выборе и монтаже
Даже качественный коннектор может работать некорректно при неправильном подборе или установке. Большинство проблем связано с несоблюдением базовых технических требований. Наиболее распространенные ошибки:
- несоответствие волнового сопротивления;
- применение коннекторов вне их частотного диапазона;
- неправильный обжим или пайка;
- использование дешевых материалов и сплавов;
- отсутствие контроля качества соединения.
Грамотный выбор типа, параметров и способа монтажа позволяет минимизировать потери, повысить устойчивость к помехам и продлить срок службы оборудования. В современных ВЧ-проектах именно внимание к деталям соединений часто определяет конечный результат.
